Kalibrierung

Ing. Eduard Hrdina e.U. wurde erstmals mit Geltungsbeginn 09.11.2015 mit GZ BMWFW-92.713/0089-I/12/2015 gemäß EN ISO/IEC 17025:2005 als Kalibrierstelle mit der Identifikationsnummer 0631 von Akkreditierung Austria  akkreditiert. 2020 wurde das Kalibrierlaboratorium gemäß EN ISO/IEC 17025:2017 akkreditiert.

Akkreditierter Bereich

Der Kalibriergegenstand wird gemäß EN ISO 7500-1 mit ansteigender und abfallender Kraft kalibriert. Die Maschine wird so betätigt, dass eine vorgegebene angezeigte Kraft aufgebracht wird. Die durch das Kraftmessgerät gemessene richtige Kraft wird aufgezeichnet. Es werden drei Kolbenstellung überprüft. Die Kraftmessdose wird nach jeder Messreihe um 120° verdreht. Bei Ermittlung der Umkehrspanne wird zusätzlich eine Messreihe mit zunehmender Kraft und eine Messreihe mit abnehmender Kraft aufgezeichnet.

Die Rückführbarkeit der Prüfnormale wird in den MESSERGEBNISSEN unter „Verwendete Prüfnormale“, „Referenz“, und „gültig bis“ angegeben. Die Kraftnormale werden mindestens alle zwei Jahre kalibriert.

Kalibrierung einer Prüfmaschine

1 kN bis 3000 kN (Druck)

Kalibrierung gemäß EN ISO 7500-1 bzw. EN 12390-4/ Kraftmesseinrichtungen von Werkstoffprüfmaschinen Kraftaufnehmer (Klasse 1) in Druckrichtung.

Durchgeführte Tätigkeiten:

        • Sichtprüfung
        • Funktionsprüfung
        • Kalibrierung
        • Erstellung des Kalibrierprotokolls

Dehnzylindertest

2000 kN (Druck)

Prüfverfahren für den Dehnzylindertest nach EN 12390-4.

Durchgeführte Tätigkeiten:

        • Axiale Krafteinleitung
        • Einspielbarkeit der oberen Druckplatte
        • Blockieren der oberen Druckplatte

Wichtige Information

im April 2020 traten für die Norm DIN EN 12390-4 wichtige Änderungen in Kraft. Da diese Norm für die Kalibrierung von Materialprüfmaschinen im Bereich von tragender Bedeutung ist, möchten wir Sie mit diesem Informationsblatt darüber informieren.

In der Normenreihe DIN EN 12390 Nummer 1-18 sind die Verfahren für die Prüfung von Festbeton verbindlich geregelt. Innerhalb dieser Normenreihe gibt es bei den Prüfverfahren, in denen eine Materialprüfmaschine zur Durchführung benötigt wird, einen Verweis auf die Norm DIN EN 12390-4. Die verweisenden Normen mit den jeweiligen Abschnitten sind:

DIN EN 12390 Teil 3 Pkt. 5 (Stand 10-2019); DIN EN 12390 Teil 5 Pkt. 5.1 (Stand 10-2019); DIN EN 12390 Teil 6 Pkt. 4.1 (Stand 09-2010); DIN EN 12390 Teil 13 Pkt. 5.1 (Stand 06-2013).

Für diese Normen gilt, dass für das beschriebene Verfahren eine Prüfmaschine zu verwenden ist, die den Vorgaben der DIN EN 12390-4 entspricht.

Eine dieser Vorgaben zur Beschaffenheit der Prüfmaschine betrifft den Dehnzylindertest, umgangssprachlich auch Strain-Test genannt. In der Ausgabe der Norm DIN EN 12390-4 vom Dezember 2000 war dieser Test nicht für alle Prüfmaschinen verbindlich. Alle Maschinen, die vor Ausgabe dieser Norm gebaut wurden, waren davon ausgenommen. Damit wurde ein Bestandsschutz geschaffen, der jedoch mit Erscheinen der geänderten Norm im April 2020 aufgehoben wurde.

Seit April 2020 dürfen Materialprüfmaschinen mit dem Verwendungszweck Betonprüfung innerhalb der Normenreihe DIN EN 12390 nur noch klassifiziert werden, wenn diese den Dehnzylindertest bestehen. Im Kalibrierschein werden die bei der Kalibrierung angewandten Normen aufgeführt und es gibt eine Aussage, ob der Dehnzylindertest bestanden wurde. Unter diesen Voraussetzungen wird eine Klassifizierung der Anzeigeeinrichtung ermöglicht. Das Kleben der Marke bestätigt, dass die Maschine die geforderten Anforderungen erfüllt.

Kann die Maschine ohne Dehnzylindertest kalibriert werden?

Grundsätzlich besteht die Möglichkeit, die Anzeigeeinrichtung der Prüfmaschine nach DIN EN ISO 7500-1 zu kalibrieren und zu klassifizieren. Diese Kalibrierung und auch der ausgestellte Kalibrierschein bestätigen jedoch nicht, dass die Maschine für die Prüfungen der Normenreihe DIN EN 12390 geeignet ist. Im Kalibrierschein wird nur die Norm DIN EN ISO 7500-1 angegeben. Prüfergebnisse, die mit diesen Maschinen erzielt werden, sind daher nicht im Sinne der oben genannten Normen verwertbar.

Als akkreditiertes Kalibrierlabor ist es uns ein wichtiges Anliegen, Sie über diesen Zusammenhang aufzuklären. Um auch nachträglich eventuelle Missverständnisse auszuschließen, möchten wir Sie bitten, im Falle einer gewünschten Kalibrierung ohne Durchführung des Dehnzylindertests, den Erhalt dieses Informationsblattes zu bestätigen.

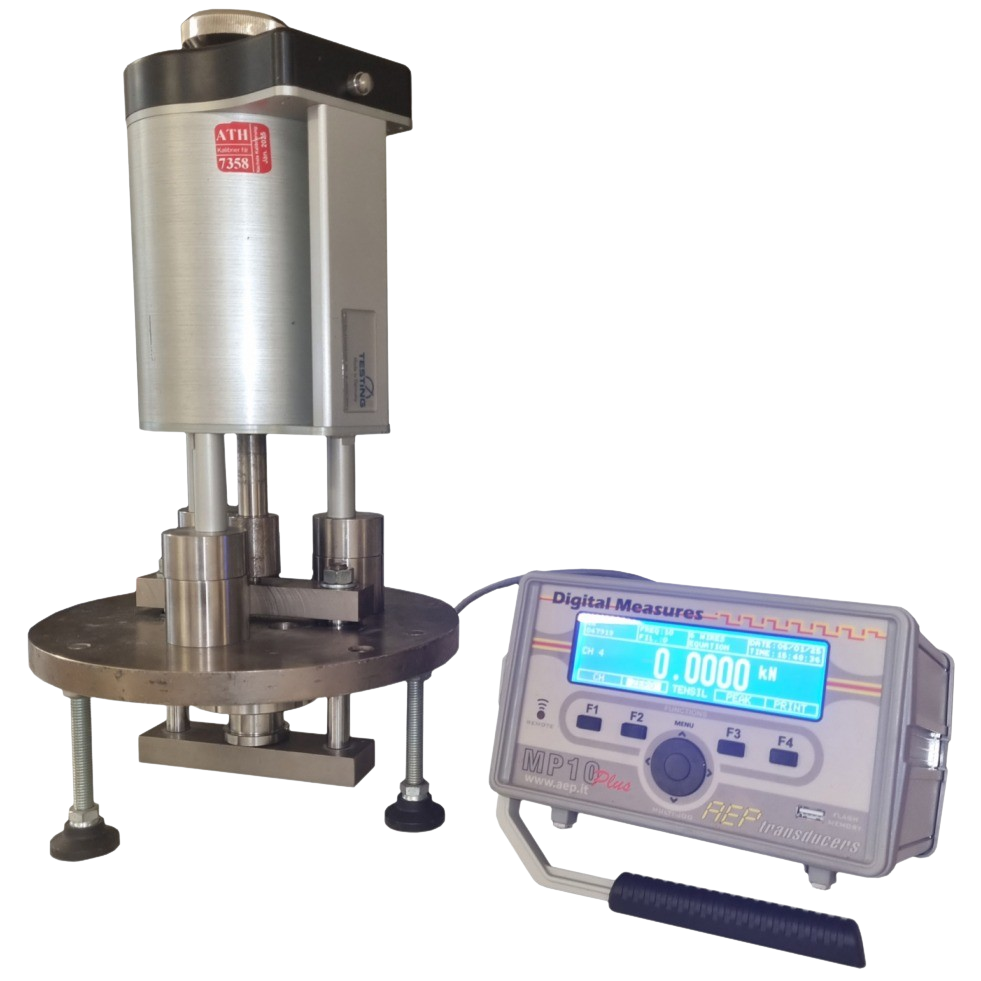

Kalibrierung eines Haftzugprüfers

1 kN bis 20 kN (Zug)

Kalibrierung eines Haftzugprüfers entsprechend der EN ISO 7500-1.

Durchgeführte Tätigkeiten:

        • Sichtprüfung
        • Funktionsprüfung
        • Kalibrierung
        • Erstellung des Kalibrierprotokolls

Kalibrierung einer Zugprüfmaschine

50 kN bis 1000 kN (Zug)

Kalibrierung einer Zugprüfmaschine oder einer Spannpresse entsprechend der EN ISO 7500-1.

Durchgeführte Tätigkeiten:

        • Sichtprüfung
        • Funktionsprüfung
        • Kalibrierung
        • Erstellung des Kalibrierprotokolls

Nicht akkreditierter Bereich

Luftgehaltsprüftopf

Kalibrierung eines LP- Topfes

Durchgeführte Tätigkeiten:

        • Sichtprüfung
        • Funktionsprüfung
        • Justage
        • Kalibrierung von 3 Messpunkten bei 3 Messreihen
        • Erstellung des Kalibrierprotokolls

Betonprüfhammer

Kalibrierung eines Betonprüfhammers

Durchgeführte Tätigkeiten:

        • Sichtprüfung
        • Funktionsprüfung
        • Justage
        • Kalibrierung von 1 Messpunkt bei 5 Messreihen
        • Erstellung des Kalibrierprotokolls

Schiebelehre und Kornformschiebelehre

Kalibrierung einer Schiebelehre oder Kornformschiebelehre

Durchgeführte Tätigkeiten:

        • Sichtprüfung
        • Funktionsprüfung
        • Kalibrierung von 6 Messpunkt bei 3 Messreihen
        • Erstellung des Kalibrierprotokolls

Waage

Kalibrierung einer Waage im Bereich von 1 g bis 65 kg

Durchgeführte Tätigkeiten:

        • Sichtprüfung
        • Funktionsprüfung
        • Kalibrierung
          Richtigkeitsprüfung von 5 Messpunkten steigend und fallend
          Ermittlung der Wiederholbarkeit
          Außermittige Belastung (1 Prüfgewicht auf 5 Positionen)
        • Erstellung des Kalibrierprotokolls

Ausbreittisch

Kalibrierung eines Ausbreittisches

Durchgeführte Tätigkeiten:

        • Sichtprüfung
        • Funktionsprüfung
        • Justage
        • Kalibrierung
          Maßkontrolle vom Trichter und Stampfer
          Maßkontrolle und Gewichtskontrolle vom Tisch
        • Erstellung des Kalibrierprotokolls

Trockenschrank

Kalibrierung eines Trockenschrank

Durchgeführte Tätigkeiten:

        • Sichtprüfung
        • Funktionsprüfung
        • Kalibrierung von 3 Messpunkten bei einer Messreihe
        • Erstellung des Kalibrierprotokolls

Manometer einer WU- Anlage

Kalibrierung eines Manometers einer WU- Anlage

Durchgeführte Tätigkeiten:

        • Sichtprüfung
        • Funktionsprüfung
        • Kalibrierung von 2 Messpunkten bei einer Messreihe
        • Erstellung des Kalibrierprotokolls

    Plattendruckgerät

    Kalibrierung eines Plattendruckgerätes

    Durchgeführte Tätigkeiten:

          • Sichtprüfung
          • Funktionsprüfung
          • Justierung
          • Kalibrierung von 8 Messpunkten bei 3 Messreihen
          • Kalibrierung der Messuhren bei 10 mm und 20 mm
          • Erstellung des Kalibrierprotokolls

      Rütteltisch

      Kalibrierung eines Rütteltisches

      Durchgeführte Tätigkeiten:

            • Sichtprüfung
            • Funktionsprüfung
            • Erstellung des Kalibrierprotokolls

        Thermometer

        Kalibrierung eines Thermometers

        Durchgeführte Tätigkeiten:

              • Sichtprüfung
              • Funktionsprüfung
              • Kalibrierung von 2 Messpunkten bei einer Messreihe
              • Erstellung des Kalibrierprotokolls

          Messuhr

          Kalibrierung einer Messuhr

          Durchgeführte Tätigkeiten:

                • Sichtprüfung
                • Funktionsprüfung
                • Kalibrierung von einem Messpunk bei 3 Messreihen
                • Erstellung des Kalibrierprotokolls

            Siebmaschine

            Kalibrierung einer Siebmaschine

            Durchgeführte Tätigkeiten:

                  • Sichtprüfung
                  • Funktionsprüfung
                  • Erstellung des Kalibrierprotokolls

              Stempeleindruckgerät

              Kalibrierung eines Stempeleindruckgerätes

              Durchgeführte Tätigkeiten:

                    • Sichtprüfung
                    • Funktionsprüfung
                    • Kalibrierung von 2 Messpunkten bei einer Messreihe
                    • Erstellung des Kalibrierprotokolls
